Renforcement de pylônes haute tension

Injection de micropieux dans les fondations de la ligne haute tension Chateauneuf-Logis Neuf afin de sécuriser le réseau.



Suite à la tempête de 1999, RTE a lancé, pour le compte d’EDF, un vaste programme de sécurisation sur 15 ans (jusqu’en 2017) de l’ensemble du réseau électrique français. Cela s’est traduit par un renforcement des exigences de résistance des pylônes. Dans la Drôme, c’est l’entreprise Spie Fondations qui est intervenue sur la ligne Châteauneuf-Logis Neuf.

Les travaux ont consisté à :

  • réaliser une étude de sol;
  • effectuer le forage par la technique du « foré-injecté »;
  • mettre en place l’armature et le dispositif d’injection;
  • sceller les micropieux au terrain par injection d’un coulis de ciment;
  • opérer un terrassement pour dégager les micropieux et les accrocher aux fondations existantes.



Chiffres clés du chantier

  • 115 palettes d’Injektis® utilisées soit 185 tonnes.
  • 3 mois d’intervention
  • 1200 kg/m³ (dosage du ciment)
  • 10 ouvriers pour le forage,
  • 30 personnes au total sur le chantier



Entreprise retenu

Filiale du groupe Spie Batignolles depuis 1991 et forte d’un savoir-faire reconnu depuis plus de 50 ans, Spie Fondations est spécialisée dans les travaux d’infrastructure et les fondations spéciales.

L’activité historique du service Lignes est l’ancrage au sol des pylônes THT d’EDF.

Suite à la tempête de 1999, il continue d’assurer le renforcement des fondations superficielles de ces pylônes.





Télécharger la fiche chantier

Renforcement de pylônes haute tension (pdf, 650.65 KB)

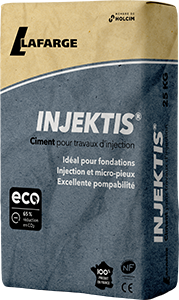

Injektis® de LAFARGE dans le détail

Conditionnement : sacs de 25 kg

Appellation normative :

CEM III/A 52,5 LCE PM-ES-CP1 NF

ou CEM III/B 42,5 N-LH/SR CE PM NF

Début de prise : 3 heures

Masse volumique : 3 g/cm3

Résistance moyenne : 6 MPa à 1 jour 15 MPa à 2 jours 57 MPa à 28 jours

Tout savoir sur notre produit Injektis
